2013年車身修復大賽受損門板修復項目技術方案的補充說明



  1、受損門板項目的受損位置及尺寸圖片、作業要求

?。?)作業要求

在40分鐘內,對雪佛蘭新賽歐左前門外板上的長80mm,寬40mm,深10mm的條形凹陷(漆膜已破壞)進行修復,凹陷損傷穿過車身線。


(注意:條形凹陷為縱向,凹陷損傷穿過車身線。損傷長度由兩部分組成共80mm,車身線上部為20mm,車身線下部為60mm;損傷寬度為40mm;損傷深度為10mm。)





選手對凹陷部位分析、打磨、合理使用工具及設備,按正確工藝進行損傷修復。

(2)考核要點

安全防護、設備調整、修復后形狀。修復后技術要求如下:

1)打磨后裸金屬為橢圓狀,長軸240mm,短軸160mm。

2)凹陷部位修復后高度低于原表面,差值≤1mm。

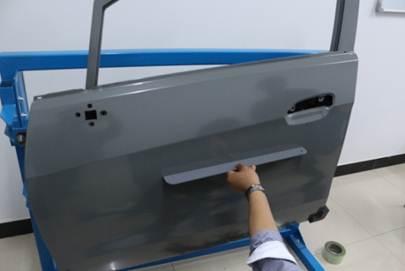

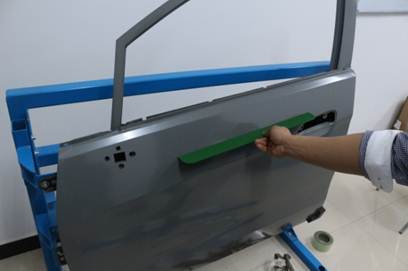

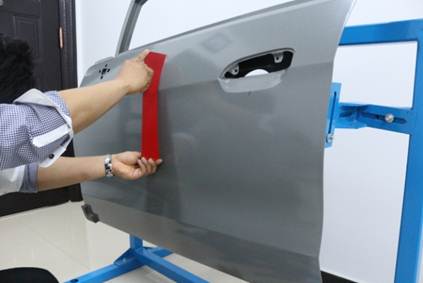

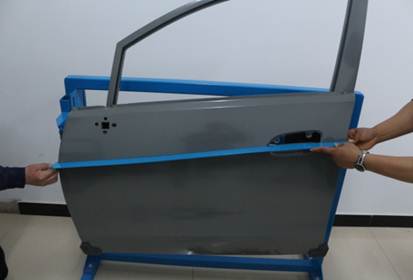

3)車身線、鋼板曲率應與專用卡尺吻合,不能超出±1mm。曲率卡尺測量位置見下圖:





5)凹陷部位修復后高度不得高于原表面。

6)凹陷部位修復后不得有孔洞。
